硬密封球阀

金属密封球阀即阀座密封面与球体密封面配对为金属对金属的球阀。根据结构形式有金属密封浮动球阀和金属密封固定球阀。浙江瓯球机械制造有限公司生产的金属密封球阀解决了密封副表面粘带和高温卡阻的现象,采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高温儿导致的卡阻,适合于中小口径高温使用场合。金属硬密封球阀的球体表面采用特殊表面硬化处理,包括超音速喷涂、镍基喷焊、硬质合金喷焊灯,球体和阀座表面硬度一般可达到HRC60以上,最高可达到HRC74。

OnLine Service:

发送邮件 PDF 下载
【上一个产品】 【下一个产品】

描述

金属密封球阀

浙江瓯球机械制造有限公司金属密封球阀

金属密封球阀即阀座密封面与球体密封面配对为金属对金属的球阀。根据结构形式有金属密封浮动球阀和金属密封固定球阀。浙江瓯球机械制造有限公司生产的金属密封球阀解决了密封副表面粘带和高温卡阻的现象,采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高温儿导致的卡阻,适合于中小口径高温使用场合。金属硬密封球阀的球体表面采用特殊表面硬化处理,包括超音速喷涂、镍基喷焊、硬质合金喷焊灯,球体和阀座表面硬度一般可达到HRC60以上,最高可达到HRC74。密封面材料耐温可达到540℃,材料的接合强度可达到10000PSI以上,具有良好的耐摩擦、耐冲击等性能。适合固体颗粒和磨料介质等绝大多数苛刻的工况条件。犹豫密封填料方面采用柔性石墨,金属缠绕垫,能用于高温、高压工况,并具有耐火烧功能。金属硬密封球阀的中小口径(DN15~200mm)采用浮动球结构,大众口径(DN80~700mm)采用固定球结构。

结构特点:

1、阀体采用优质材料和合理铸造工艺铸造而成,球体侧装,中法兰和颈部采用螺栓连接。

2、金属硬密封球阀的阀座采用弹簧/板簧加载的金属密封结构,在高温下启闭轻松,能适用于较高的温度以及各种介质工况。

3、采用下装式防飞出阀杆,设置倒密封结构,能确保填料处可靠密封。

4、金属硬密封结构球阀应规定流向使用。

5、全通径或者缩径设计。

6、阀体内腔内压自动泄放。

7、能够配套各种驱动装置的连接盘。包括手柄、涡轮、电动、气动、液动、气液联动、电液联动等。


设计规范:

设计标准:

API6D, API 608,BS 5351, GB/T 19672,GB/T 21385

结构长度:

API 6D,ASME B16.10, GB/T 12221

法兰连接标准:

ASME B16.5, ASME B16.47,GB/T 9113,JB/T 79, HG/T 20592

对焊连接标准:

ASME B16.25,GB/T 12234

防火要求:

API 6FA, API 607

压力试验:

API 598,GB/T 13927, GB/T 26480

温度压力测试:

ASME B16.34,GB/T 12224


性能参数:

公称通径:

1/2" ~ 28" (DN15~DN700)

压力范围:

150LB ~ 2500LB (PN10~PN420)

主体材质:

碳钢,不锈钢,合金钢

工作环境:

-196℃~+540℃


设计特点:

应用范围:

二片式

三片式
全通径或者缩径
防静电设计
阀杆防飞出
防火设计
手柄操作,涡轮操作,气动操作,液动操作,电动操作

适用于石油、化工、冶金、轻工、电站、城建供水、低温工况以及输油、输水、输气、天然气等长输管线。

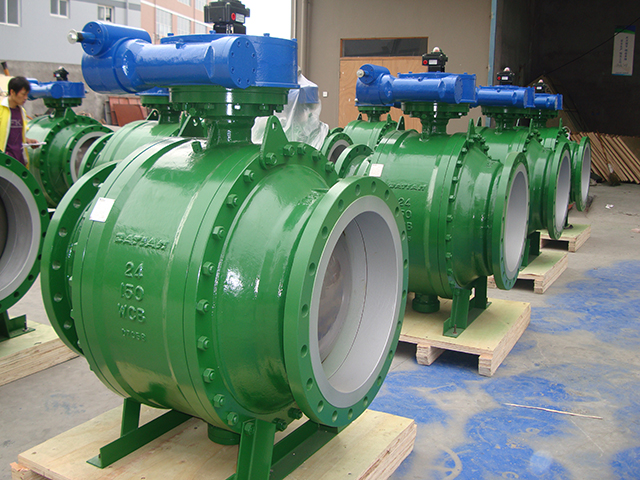

图片:
