三通四通球阀
|
|
浙江瓯球机械制造有限公司三通四通球阀
三通球阀和四通球阀的阀体采用优质材料和合理铸造工艺铸造而成，同时也有锻制而成，球体侧装，中法兰和颈部采用螺栓连接。浙江瓯球机械制造有限公司生产的三通球阀主要有和L型和T型两种阀体结构，适用于一般工业管线和长线管线，适用于各种腐蚀性和非腐蚀性介质。用户可根据需要选用全通径或者缩径结构，全通径阀门流量口径与管线内径一致，便于管线清扫；根据客户的要求，浙江瓯球机械制造有限公司可以提供端部连接为法兰连接和对焊连接的结构形式，对焊端根据需要可提供袖管；可以根据客户的使用工况，提供阀杆加长型埋地式全焊接球阀。阀杆加长的尺寸是由客户来提供的。
结构特点：
|
1、三通球阀可分为双阀座密封，和四阀座密封，四通球阀为四阀座密封设计。
|
|
2、浙江瓯球机械制造有限公司的三通球阀除普通L型和T型结构以外，还有订制的Y型三通球阀，Y型三通球阀的流道形式为“Y”型，阀座为三面阀座，主要用于Y型管路流向的切换，Y行三通球阀分为两种。一种是120°三通球阀，另一种是135°三通球阀。120°三通球阀的流道形式为120°切换，135°三通球阀的流道形式为135°（45°）切换，流道平坦，流体阻力小，流通能力强，不会使介质停留在留到内部，实现各管道能够得到非常顺畅的切换，
|
|
3、浙江瓯球机械制造有限公司的三通球阀和四通球阀可以根据工况的不同，分别采取软密封（PTFE,RPTFE,DEVLON,NYLON,PEEK）和喷焊镍基合金（硬度大于HRC60）,超音速涂钨钴合金（硬度大于HRC70）以及特种硬化材料等先进工艺，适合各种苛刻工况。
|
|
4、阀杆费防飞出设计，也就是放喷设计，可防止因操作不当而造成的阀杆从阀体内喷出。
|
|
5、浙江瓯球机械制造有限公司三通球阀和四通球阀都具有防火防静电装置。
|
|
设计规范:
|
|
设计标准：
|
GB/T 12237
|
|
结构长度：
|
GB/T 12221
|
|
法兰连接标准：
|
ASME B16.5, ASME B16.47，GB/T
9113,JB/T 79, HG/T 20592
|
|
对焊连接标准：
|
ASME B16.25，GB/T 12234
|
|
防火要求：
|
API 6FA, API 607
|
|
压力试验：
|
API 598,GB/T 13927, GB/T 26480
|
|
温度压力测试：
|
ASME B16.34,GB/T 12224
|
|
性能参数:
|
|
公称通径：
|
1/2" ~ 12" (DN15~DN300)
|
|
压力范围：
|
150LB ~ 2500LB (PN10~PN250)
|
|
主体材质：
|
碳钢，不锈钢，合金钢
|
|
工作环境：
|
-29℃~+250℃
|
|
设计特点:
|
|
应用范围:
|
|
全通径或者缩径
防静电设计
阀杆防飞出
防火设计
手柄操作，涡轮操作，气动操作，液动操作，电动操作
|
|
适用于石油、化工、冶金、轻工、电站、城建供水、低温工况以及输油、输水、输气、天然气等长输管线。
|

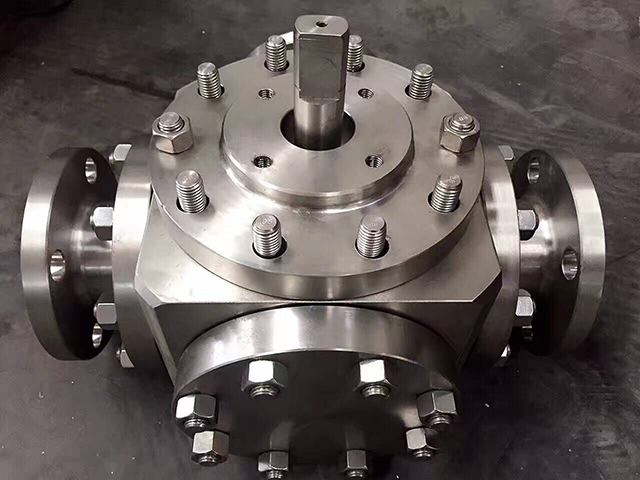

图片:
|
|
|
