锻造固定球阀

分体式锻钢固定球阀的阀体采用优质材料锻制而成,球体侧装,中法兰和颈部采用螺栓连接。浙江瓯球机械制造有限公司生产的铸钢固定球阀主要有二片式和三片式两种阀体结构,适用于一般工业管线和长线管线,适用于各种腐蚀性和非腐蚀性介质。用户可根据需要选用全通径或者缩径结构,全通径阀门流量口径与管线内径一致,便于管线清扫;根据客户的要求,浙江瓯球机械制造有限公司可以提供端部连接为法兰连接和对焊连接的结构形式,对焊端根据需要可提供袖管;可以根据客户的使用工况,提供阀杆加长型埋地式全焊接球阀。阀杆加长的尺寸是由客户来提供的。

OnLine Service:

发送邮件 PDF 下载
【上一个产品】 【下一个产品】

描述

锻钢固定球

浙江瓯球机械制造有限公司分体式锻钢固定球阀

分体式锻钢固定球阀的阀体采用优质材料锻制而成,球体侧装,中法兰和颈部采用螺栓连接。浙江瓯球机械制造有限公司生产的铸钢固定球阀主要有二片式和三片式两种阀体结构,适用于一般工业管线和长线管线,适用于各种腐蚀性和非腐蚀性介质。用户可根据需要选用全通径或者缩径结构,全通径阀门流量口径与管线内径一致,便于管线清扫;根据客户的要求,浙江瓯球机械制造有限公司可以提供端部连接为法兰连接和对焊连接的结构形式,对焊端根据需要可提供袖管;可以根据客户的使用工况,提供阀杆加长型埋地式全焊接球阀。阀杆加长的尺寸是由客户来提供的。

结构特点:

1、阀体采用优质材料和合理铸造工艺铸造而成,球体侧装,中法兰和颈部采用螺栓连接。

2、阀座活塞效应、浙江瓯球机械制造有限公司生产的球阀能土工3种组合的活塞效应:①、上下游都是单活塞效应阀座,即DBB功能;②、上下游都是双活塞效应阀座,即DIB-1功能;③、上游是单活塞效应阀座,下游是双活塞效应阀座,即DIB-2功能。

3、阀座与球体之间密封有两种结构:一为传统的软密封结构,二为设计先进的组合式密封结构。

4、阀杆费防飞出设计,也就是放喷设计,可防止因操作不当而造成的阀杆从阀体内喷出。

5、浙江瓯球机械制造有限公司全焊接球阀都具有防火防静电装置

6、阀座密封和阀杆密封处设计有紧急密封注脂入口,正常的密封不依赖密封脂。当密封面损伤而引起的泄漏时,可注入密封脂紧急修复。每个注脂孔口都安装一个注脂阀和一个内嵌的单向阀。

7、排污口与排气口。在阀体最低位置安装有排污阀,可以对阀腔放空和排污;在阀体上不安装有排气阀(放空阀),可在线对阀腔进行排气(放空)和清洗。排污阀和排气阀(放空阀)可以在隔离阀或专用排放接头,确保安全可靠,方便实用

8、能够配套各种驱动装置的连接盘。包括手柄、涡轮、电动、气动、液动、气液联动、电液联动等。

9、位置调整方便。在线更换或者安装执行机构时,无法看清球孔位置,浙江瓯球机械制造有限公司提供一个特殊的“定位槽”,可以非常容易和准确的找到球阀全开、全关的位置。方便执行机构限位装置的调整。

10、对于端部为对焊连接的球阀,可以根据用户管道材质等级调整球阀端部材质(过渡段),以确保材质强度的适配性和可焊性。两端加袖管的糗大,袖管的长度能保证现场焊接操作对密封材料不产生影响。

11、埋地设计。埋地安装的球阀,阀杆可以根据工程的需要加长,以便地上操作,冰鞋将相应的注脂、排污、排气装置由管子引申到地面上。


设计规范:

设计标准:

API6D, BS 5351, GB/T 12237

结构长度:

ASME B16.10, GB/T 12221

法兰连接标准:

ASME B16.5, ASME B16.47,GB/T 9113,JB/T 79, HG/T 20592

对焊连接标准:

ASME B16.25,GB/T 12234

防火要求:

API 6FA, API 607

压力试验:

API 598,GB/T 13927, GB/T 26480

温度压力测试:

ASME B16.34,GB/T 12224


性能参数:

公称通径:

2" ~ 48" (DN50~DN1200)

压力范围:

150LB ~ 2500LB (PN10~PN250)

主体材质:

碳钢,不锈钢,合金钢

工作环境:

-29℃~+250℃


设计特点:

应用范围:

二片式

三片式
全通径或者缩径
防静电设计
阀杆防飞出
防火设计
手柄操作,涡轮操作,气动操作,液动操作,电动操作

适用于石油、化工、冶金、轻工、电站、城建供水、低温工况以及输油、输水、输气、天然气等长输管线。

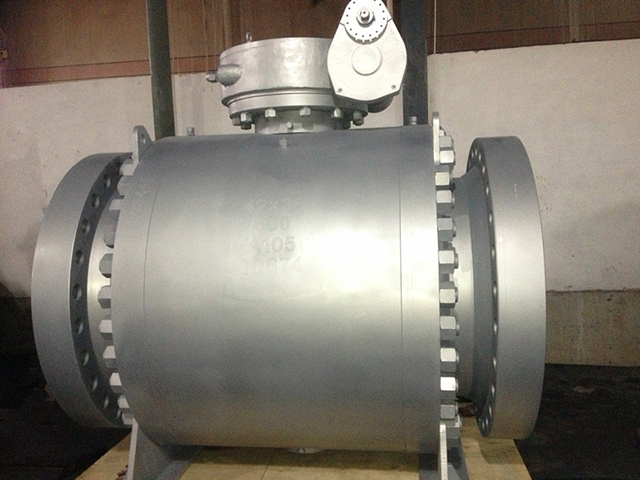

图片:
